丝瓜视频色版下载广泛应用于加热和洗澡。空调。液压油和润滑油冷却、化工、制药等领域冷热液热板式换热器的基本原理是传热。也就是说，通过换热板将热流体的热量传递给另一侧的冷流体，热流体的温度下降。冷流体的温度升高。热冷流体分别在换热板两侧的两个通道反向流动。它们总是处于隔离状态，不相互接触和混合。

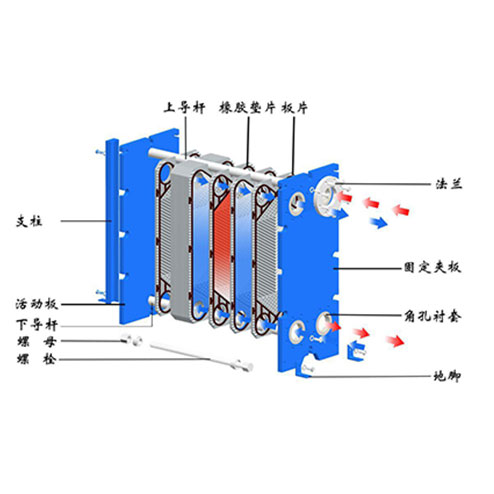

板式热交换器的结构主要由热交换板、密封垫、夹板、导杆、夹紧螺钉等部件组成。热交换板由不锈钢板压制而成上面有四个流道孔，中间有V形波纹，周围有密封槽，密封槽内有密封胶垫。换热板通过两个导杆定位对齐，两个夹紧板有夹紧螺钉压紧换热板和密封胶垫，从而形成换热器的内腔换热流道。相邻换热板的V形波纹安装方向相反，接触点相互V形波纹和这些支撑点使流体介质在内部流动时曲折，充分形成湍流。因此，丝瓜视频色版下载的传热效率相互支撑非常高。此外，换热板板厚度薄，导热阻小。板两侧流体介质的流动分布相对平衡，也使传热更加充分。
板式热交换器的组装形式为悬挂式和非悬挂式。安装时，热交换板悬挂在上导杆上。大型板式热交换器上导杆采用工字钢结构，下导杆采用矩形管结构。小型板式热交换器上下导杆采用元钢结构。活动夹紧板是一种相对固定的夹紧板。在安装和拆卸过程中，可以在上导杆上移动。较大型号上安装滚轮，以降低移动阻力。
与其他类型的换热器相比，丝瓜视频色版下载具有换热效率高、价格低、重量轻、占用空间小、安装拆卸方便等优点。但耐热温度低，压力小。
在新丝瓜视频色版下载上，为了减少夹紧螺钉安装夹紧时的扭矩，在长螺钉上增加了推力轴承，使夹紧安装时更加省力。
技术支持参数表：
型号 | 设备外形 | BR管口中心距离 | 管口（DN）等截面流道【同等】 |
GFBR0.12 | 580* 320宽 | 340* 146宽 | 50 |
GFBR0.18 | 830* 320宽 | 590* 146宽 | 50 |
0.21 | 836* 420宽 | 464* 200宽 | 65或80口通用 |
0.28 | 916* 420宽 | 664* 200宽 | 65或80口通用 |
0.31 | 1016*420宽 | 764* 200宽 | 65或80口通用 |
0.38 | 1216*420宽 | 965* 200宽 | 65或80口通用 |
0.36 | 1091*490宽 | 703* 240宽 | 100或125通用 |
0.41 | 1219*490宽 | 830* 240宽 | 100或125通用 |
0.5 | 1438*490宽 | 1050*240宽 | 100或125通用 |
0.46 | 1200*610宽 | 682* 286宽 | 125或150通用 |
0.61 | 1500*610宽 | 982* 286宽 | 125或150通用 |
0.76 | 1800*610宽 | 1280*286宽 | 125或150通用 |
0.65 | 1370* 726宽 | 788* 344宽 | 200 |
0.81 | 1630* 726宽 | 1095*344宽 | 200 |
0.87 | 1726* 726宽 | 1150*344宽 | 200 |
1.08 | 2064* 726宽 | 1484*344宽 | 200 |
1.17 | 2214* 726宽 | 1632*344宽 | 200 |
1.1 | 1719* 837宽 | 1080*434宽 | 250 |
1.4 | 2189* 837宽 | 1480*434宽 | 250 |
1.6 | 2489* 837宽 | 1780*434宽 | 250 |
1.7 | 2155*1118宽 | 1289*585宽 | 300或350通用 |
2 | 2455*1118宽 | 1589*585宽 | 300或350通用 |
2.3 | 2755*1118宽 | 1889*585宽 | 300或350通用 |
2.7 | 2665*1358宽 | 1642*676宽 | 400/450/500通用 |
3.15 | 3045*1358宽 | 2004*676宽 | 400/450/500通用 |
3.6 | 3425*1358宽 | 2384*676宽 | 400/450/500通用 |
GFBRB不等截面系列 | |||
型号 | 设备外形 | GFBRB不等截面中心距 | 不等截面【宽窄】流道 管口 |
0.21 | 836* 420宽 | 464* 200宽 | 65/80 |
0.28 | 916* 420宽 | 664* 200宽 | 65/80 |
0.31 | 1016*420宽 | 764* 200宽 | 65/80 |
0.38 | 1216*420宽 | 965* 200宽 | 65/80 |
0.36 | 1091*490宽 | 703* 240宽 | 100/125 |
0.41 | 1219*490宽 | 830* 240宽 | 100/125 |
0.5 | 1438*490宽 | 1050*240宽 | 100/125 |
0.46 | 1200*610宽 | 705*675* 289宽 | 125/150 |
0.61 | 1500*610宽 | 1005*975* 289宽 | 125/150 |
0.76 | 1800*610宽 | 1305*1275*289宽 | 125/150 |
0.65 | 1370*726宽 | 839*789* 369宽 | 150/200 |
0.81 | 1630*726宽 | 1101*1051*369宽 | 150/200 |
0.87 | 1726*726宽 | 1195*1145*369宽 | 150/200 |
1.08 | 2064*726宽 | 1532*1482*369宽 | 150/200 |
1.17 | 2214*726宽 | 1682*1632*369宽 | 150/200 |
1.1 | 1719*837宽 | 1130*1080*459宽 | 250/200 |
